隨著現代電力系統對電能質量、能源管理與運行效率要求的日益提高，集成LCD顯示、具備實時需量監控功能的多功能電力儀表，已成為電能質量控制裝置研制中的關鍵技術組件。這類裝置不僅實現了對電網參數的精準測量與直觀顯示，更通過先進的算法與通信技術，為電力系統的安全、穩定與經濟運行提供了強有力的支撐。

一、 多功能電力儀表：電能質量的“智慧眼睛”

多功能電力儀表是現代配電系統中的核心監測設備。它集成了電壓、電流、功率（有功、無功、視在）、功率因數、頻率、電能（四象限）等關鍵電氣參數的測量功能。高清晰度的LCD顯示屏能夠?qū)崟r(shí)、滾動或分屏展示這些數據，為運行人員提供了直觀的人機交互界面。與傳統指針式或數碼管儀表相比，其信息承載量更大，顯示內容更靈活，支持趨勢圖、柱狀圖等圖形化展示，極大地提升了監控效率。

在電能質量控制裝置的框架內，多功能儀表扮演著“感知層”的角色。它持續采集原始電網數據，是進行任何高級分析、控制和優化的數據基礎。其測量精度和穩定性直接決定了后續電能質量評估與控制策略的有效性。

二、 實時需量監控：負載管理與能效優化的關鍵

“實時需量”是指在特定時間間隔（通常為15分鐘、30分鐘等滑動或固定窗口）內計算的平均最大功率。它反映了用戶對供電系統的實際容量需求，是決定基本電費的關鍵因素，也是評估系統負載水平、預防過載的重要指標。

集成實時需量計算功能的電力儀表，能夠持續跟蹤當前需量，并預測本結算周期的最大需量。LCD屏幕會醒目地顯示當前需量、歷史最大需量及其發生時間，并可在接近合同容量時發出預警。這一功能使得用戶能夠主動進行負載調度與管理（如投入備用發電機、錯峰運行大功率設備），從而：

1. 降低用電成本：避免因需量超限而產生的高額罰款或基本電費上浮。
2. 提高設備利用率：在安全容量?jī)?nèi)最大化利用現有供電設施。
3. 保障系統安全：預防因過載導致的跳閘或設備損壞。

在電能質量控制裝置中，實時需量數據是實施需求側響應、動態無功補償?shù)雀呒?jí)控制策略的重要輸入之一。

三、 電能質量控制裝置的集成研制

以LCD顯示多功能電力儀表和實時需量監控為核心，一套完整的電能質量控制裝置的研制涵蓋以下幾個層面：

1. 硬件平臺集成：

• 核心測量單元：采用高精度ADC芯片和專用計量芯片，確保各項電氣參數測量的準確性與實時性。

• 處理與計算單元：搭載高性能微處理器（MCU或MPU），負責運行需量算法、電能質量分析算法（如諧波、閃變、不平衡度計算）及邏輯控制程序。

• 人機交互單元：以彩色或單色LCD觸摸屏/非觸摸屏為核心，設計友好、信息層級清晰的顯示界面。

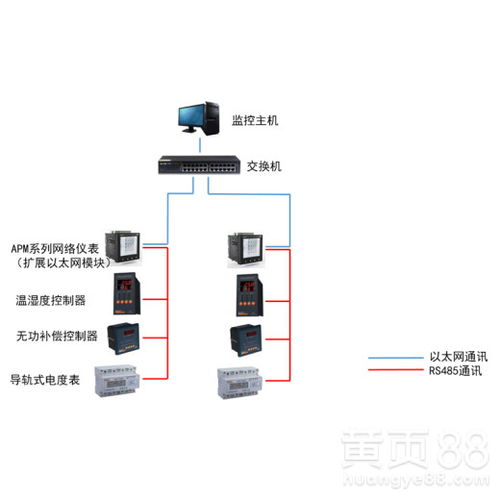

• 通信接口單元：集成RS-485、以太網、4G/5G等通信模塊，支持Modbus-RTU/TCP、IEC 61850等協議，實現數據的遠程上傳與指令下發。

• 控制輸出單元：根據控制策略，輸出繼電器信號或模擬量信號，驅動外部的斷路器、電容器組、有源濾波器等執行機構。

1. 軟件算法開發：

• 實時需量算法：實現滑動窗口、塊累積等多種需量計算方法，并具備預測和預警功能。

• 電能質量分析算法：集成符合國標或國際標準（如IEEE 1159）的諧波分析、電壓暫降/暫升/中斷監測、頻率偏差監測等模塊。

• 數據管理與通信協議棧：實現數據的本地存儲、歷史查詢，并完整支持標準工業通信協議。

• 控制策略引擎：根據監測到的電能質量問題和需量水平，自動或半自動地生成控制指令，例如投入/切出補償電容、啟動有源濾波器等。

1. 系統功能實現：

• 全景監測與顯示：通過LCD屏，一站式顯示電網狀態、電能質量指標、實時需量、告警信息等。

• 智能告警與記錄：對越限參數（如過壓、欠壓、需量超限、諧波超標）進行實時告警并生成事件記錄。

• 高級分析與報告：生成電能質量報告、能效分析報告和需量分析報告，為管理決策提供數據支持。

• 遠程控制與維護：通過通信網絡，實現裝置的遠程參數設置、軟件升級和故障診斷。

四、 應用價值與前景

研制此類集顯示、監測、分析、控制于一體的電能質量控制裝置，具有顯著的應用價值：

• 對用戶而言：實現了用電的透明化、精細化管理，直接降低電費支出，提高生產用電的可靠性和連續性。
• 對供電企業而言：有助于平衡電網負載，改善供電質量，為需求側管理提供技術手段。
• 對系統而言：提升了整個配電網絡的智能化水平和運行經濟性，是構建智能電網和實現“雙碳”目標的重要基礎設施。

隨著物聯網、人工智能和邊緣計算技術的融合，這類裝置將變得更加智能。例如，通過機器學習算法預測負載變化與電能質量趨勢，實現更前瞻性的自適應控制；通過云平臺進行大規模數據聚合分析，提供更深層次的能效與質量?jī)?yōu)化服務。

以LCD顯示多功能電力儀表和實時需量監控為突出特征的電能質量控制裝置，代表了電力監控與管理技術的發展方向。其成功的研制與應用，是推動工業與商業領域電力系統邁向高效、安全、智能化運營的關鍵一步。
